Czym są Gitterboxy?
Gitterboxy (skrót Gibo, po polsku "paleta skrzyniowa z siatki stalowej") to piętrowalne kontenery z drucianej siatki o znormalizowanych wymiarach. Pracują w puli UIC europejskich kolei i spełniają normę DIN EN 13626. W spedycji używa się ich do części motoryzacyjnych, części zamiennych, półwyrobów metalowych i towaru luzem.
Standardowy wzór na metry ładunkowe (długość × szerokość) ÷ 2,4 działa też przy Gitterboxach, ale dwóch rzeczy nie widzi wielu dyspozytorów: box jest trochę większy od europalety i niemal zawsze jest piętrowalny. Kto ignoruje jedno albo drugie, płaci za nadwyżkę miejsca na naczepie albo przelicza za ciasno. Na trasach Niemcy-Włochy oraz Polska-Niemcy widzę co tydzień, jak załadowcy zapominają o współczynniku piętrowania przy 20 Gitterboxach i płacą podwójnie za tę samą przestrzeń.
Wzór LDM dla Gitterboxów
Obliczenie działa tak samo jak przy europaletach:
LDM = (Długość × Szerokość) ÷ 2,4
Dzielnik 2,4 m to użyteczna szerokość wewnętrzna europejskiej naczepy standardowej. Przy Gitterboxach wstawiacie wymiary zewnętrzne, nie wewnętrzne siatki.
Standardowe wymiary Gitterboxa UIC
Klasyczny Gitterbox UIC według DIN EN 13626 ma następujące dane:
| Parametr | Wartość |
|---|---|
| Wymiary zewnętrzne (D × S × W) | 1 240 × 835 × 970 mm |
| Wymiary wewnętrzne użyteczne | 1 200 × 800 × 800 mm |
| Powierzchnia podstawy | 1,04 m² |
| Waga własna | ok. 75 kg |
| Nośność dynamiczna (transport) | 1 000 kg |
| Nośność statyczna (magazynowanie) | 4 000 kg |
| Maksymalne piętrowanie | do 4 warstw (statycznie) |
Po podstawieniu do wzoru: (1,24 × 0,835) ÷ 2,4 = 0,43 LDM na Gitterbox (bez piętrowania). Wartość jest nieznacznie wyższa niż dla europalety (0,40 LDM), ale różnica narasta przy większych wysyłkach.
Tabela: typy Gitterboxów i ich wartości LDM
Obok standardowego Gitterboxa na rynku są jeszcze inne warianty. Wymiary i wartości LDM:
| Typ | Wymiary zewnętrzne (D × S × W cm) | LDM / sztuka | Maks. warstw piętrowanych |
|---|---|---|---|
| Gitterbox UIC (standard, DIN EN 13626) | 124 × 83,5 × 97 | 0,43 | 4 |
| Gitterbox niski (halbhoch) | 124 × 83,5 × 58 | 0,43 | 4 |
| Gitterbox wysoki (high-sided) | 124 × 83,5 × 120 | 0,43 | 3 |
Powierzchnia podstawy (a więc i LDM) nie zmienia się między wariantami: wszystkie standardowe Gitterboxy mają 1 240 × 835 mm. Zmienia się wysokość i dopuszczalne piętrowanie, nie typ boxa. Dla wymiarów niestandardowych (np. 80 × 60 cm małe kontenery lub 120 × 100 cm wykonania specjalne) wzór (długość × szerokość) ÷ 2,4 obowiązuje analogicznie.
Przykład: obliczenie dla 10 Gitterboxów
Typowy przypadek z praktyki: dostawca motoryzacyjny z Poznania wysyła 10 Gitterboxów UIC z częściami metalowymi do Stuttgartu. Waga netto na box: 650 kg. Ładunek piętrowalny.
Bez piętrowania: 0,43 × 10 = 4,30 LDM
Piętrowane (dwie warstwy): 4,30 ÷ 2 = 2,15 LDM
To 2,15 metrów ładunkowych, czyli około 16% naczepy. Waga całkowita: 10 × 650 = 6 500 kg plus 10 × 75 = 750 kg tary Gibo = 7 250 kg. Wyraźnie poniżej ładowności naczepy (24 t). Tutaj wąskim gardłem jest objętość, nie waga.
Piętrowanie: największa dźwignia kosztowa przy Gitterboxach

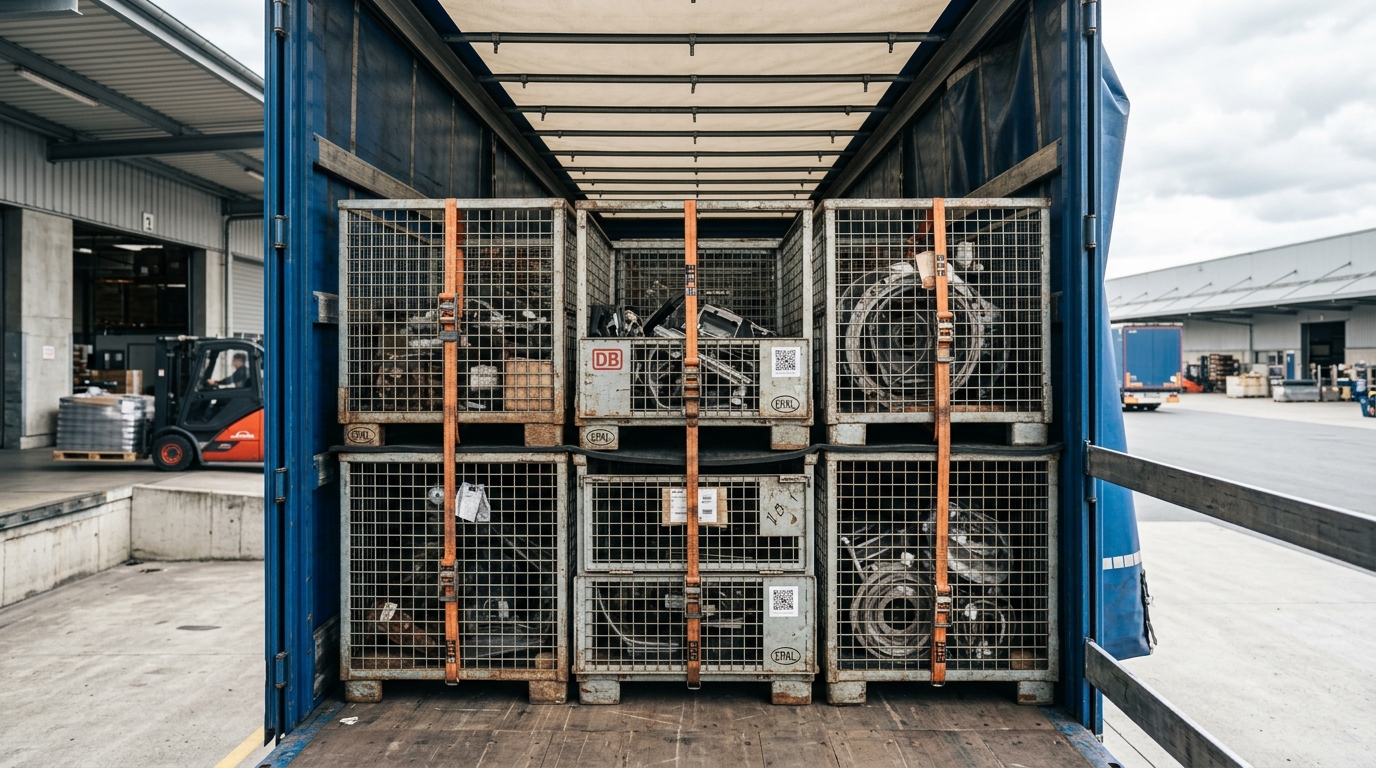

Gitterboxy są piętrowalne konstrukcyjnie. Masywna siatka stalowa i narożniki do piętrowania dają nośność statyczną 4 000 kg i dynamiczną (w trasie) 1 000 kg. W praktyce: na jednym Gibo UIC może stać drugi, również na ruszającej się naczepie.
Warunki do zmniejszenia LDM o połowę w transporcie:
- Box dolny jest poprawnie załadowany, narożniki piętrowania są sprawne
- Łączna wysokość obu warstw mieści się poniżej 2,70 m (naczepa standardowa) lub 3,00 m (mega)
- Ładunek w boxie górnym zabezpieczony przed przemieszczaniem (pasy mocujące, maty antypoślizgowe)
- Suma wag nie przekracza 4 000 kg na stos (wartość statyczna)
Jeśli te warunki są spełnione, LDM spada o połowę. Przy 20 Gitterboxach w dwóch warstwach oszczędzacie 4,30 LDM miejsca na naczepie, co na typowej trasie wewnątrzeuropejskiej daje kilkaset euro mniej na jeden transport.
Tabela: 20 Gitterboxów piętrowanych vs. bez piętrowania
| Scenariusz | Obliczenie | LDM | % naczepy (13,6 m) |
|---|---|---|---|
| Bez piętrowania (jedna warstwa) | 0,43 × 20 | 8,60 | 63% |
| Piętrowane (dwie warstwy) | 0,43 × 20 ÷ 2 | 4,30 | 32% |
| Piętrowane (trzy warstwy, mega) | 0,43 × 20 ÷ 3 | 2,87 | 21% |
Różnica między piętrowaniem a brakiem piętrowania decyduje często o tym, czy wysyłka jest bardziej opłacalna jako drobnica (LTL) czy jako ładunek całopojazdowy (FTL). Przy 20 Gibo bez piętrowania (8,60 LDM) jesteście blisko progu FTL, piętrując (4,30 LDM) zdecydowanie w drobnicy.
Konkretne trasy z Gitterboxami w Europie
Gitterboxy są typowe dla przewozów motoryzacyjnych i maszynowych. Trzy trasy z codziennej pracy:
Poznań-Stuttgart (PL-DE, 1 050 km)
Polscy dostawcy motoryzacji wysyłają części metalowe do fabryk w Badenii-Wirtembergii. Typowa wysyłka: 20-40 Gitterboxów UIC, piętrowalnych, waga netto 600-800 kg na box. Pojedyncza naczepa mieści 40 boxów w dwóch warstwach. Czas transitu A2/A12 przez Berlin: 10-12 godzin jazdy, realistyczna dostawa 24-36 godzin zależnie od czasu pracy kierowcy.
Mediolan-Monachium (IT-DE, 690 km)
Przewozy maszynowe z północnych Włoch do Bawarii. Tutaj często używa się Gitterboxów wysokich z komponentami dla maszyn, ładowanych na jedną warstwę ze względu na wrażliwe elementy. Relacja: 20 boxów jednowarstwowo = 8,60 LDM, czyli drobnica z 1-2 przeładunkami w Weronie lub Innsbrucku. FTL opłacalny od 40 boxów.
Rotterdam-Werona (NL-IT, 1 150 km)
Dowozy morskie z portu w Rotterdamie do północnowłoskich zakładów. Typowe: 30 Gibo UIC piętrowanych z importowanymi częściami. 30 × 0,43 ÷ 2 = 6,45 LDM, niewiele pod progiem FTL (50%). Przy takiej ilości warto porównać drobnicę z FTL: czasem taryfa całopojazdowa jest tylko 200-300 EUR wyżej niż drobnica, a daje dostawę bezpośrednią bez przeładunków.
Waga Gitterboxa vs. LDM: która wartość się liczy?
Przy kalkulacji frachtu obowiązuje zasada: liczy się wartość wyższa z dwóch, metry ładunkowe albo waga. Przelicznik branżowy jest standardowy:
1 LDM = 1 750 kg wagi taryfowej
Przykład: 20 Gitterboxów piętrowanych po 900 kg netto każdy.
- Wartość LDM: 0,43 × 20 ÷ 2 = 4,30 LDM
- Wartość wagowa: (900 + 75) × 20 = 19 500 kg ÷ 1 750 = 11,14 LDM ekwiwalentne
Liczy się 11,14 LDM, nie 4,30. Wysyłka jest cięższa niż objętościowa. To typowe dla Gitterboxów z gęstymi częściami metalowymi: oszczędzacie miejsce przez piętrowanie, ale i tak płacicie po wadze. Z drugiej strony: 20 Gibo z lekkimi komponentami plastikowymi (200 kg/box) na pewno idą na LDM.
Najczęstsze błędy w kalkulacji Gitterboxów
Pięć punktów, które w praktyce prowadzą do błędnych ofert:
- Wartości EUR zamiast Gibo. Europaleta to 120 × 80 cm, Gibo 124 × 83,5 cm. Brzmi minimalnie, ale przy 30 boxach to 1,80 LDM różnicy. Pominięte = niedoszacowane, pokryte = nadpłata.
- Piętrowanie nie zapytane. Wielu dyspozytorów kalkuluje odruchowo bez piętrowania. Krótki telefon do załadowcy (piętrowalne tak/nie?) może zaoszczędzić 50% LDM.
- Pomylenie nośności dynamicznej i statycznej. Gibo statycznie 4 000 kg, w transporcie 1 000 kg. Kto planuje cztery warstwy po 800 kg, przekracza limit dynamiczny i ryzykuje uszkodzenie ładunku.
- Ignorowanie wysokości ponad 2,70 m. Gibo UIC ma 970 mm. Dwie warstwy: 1,94 m, mieści się. Trzy warstwy: 2,91 m, nie mieści się w naczepie standardowej (2,70 m wewnątrz), tylko w mega (3,00 m).
- Zapomnienie o tarze. 20 Gibo = 1 500 kg pustej wagi. Przy ładunku blisko 24 t ładowności tara staje się ograniczeniem. W kalkulacji zawsze uwzględniać.
Gitterbox vs. europaleta: porównanie bezpośrednie
| Kryterium | Gitterbox (UIC) | Europaleta |
|---|---|---|
| Wymiary podstawy (cm) | 124 × 83,5 | 120 × 80 |
| LDM / sztuka | 0,43 | 0,40 |
| Waga własna (tara) | 75 kg | 25 kg |
| Nośność dynamiczna | 1 000 kg | 1 500 kg (przetestowana) |
| Piętrowanie w transporcie | Tak (konstrukcyjnie) | Tylko z odpowiednim ładunkiem |
| Typowy ładunek | Części metalowe, zamienniki, motoryzacja | Kartony, worki, napoje |
| Pula wymiany | Pula UIC (kolej/spedycja) | Pula EPAL (europejska) |
Przy czystym LDM Gibo jest trochę droższy na sztukę (0,43 vs. 0,40), ale w sumarycznym frachcie zwykle wygrywa: jest niemal zawsze piętrowalny, europaleta rzadko. Przy 20 sztukach: Gibo piętrowany = 4,30 LDM, EUR bez piętrowania = 8,00 LDM. Gibo wygrywa porównanie miejsca wyraźnie.
Ile Gitterboxów zmieści się na naczepie?
Odpowiedź zależy od orientacji i typu naczepy:
- Naczepa standardowa (firankowa, 13,6 m), jedna warstwa: 22-33 boxy zależnie od układu. Przy 3-rzędowym poprzecznym (3 × 835 mm = 2,505 m - ledwo ponad 2,45 m szerokości wewnętrznej, więc nie zawsze możliwe) dochodzi do 33. Przy 2-rzędowym wzdłużnym pewne są 22.
- Mega (3,0 m wewnątrz), dwie warstwy: do 66 boxów przy konsekwentnym piętrowaniu.
- Solówka 7,5-tonowa (7 m powierzchni): 10-14 boxów jednowarstwowo.
- Solówka sztywna (8 m): 12-16 boxów jednowarstwowo.
Dokładne planowanie dla Waszej wysyłki robi kalkulator LDM: wpisujecie wymiary i ilość, narzędzie sprawdza powierzchnię, wagę i wysokość równolegle.
FTL czy drobnica dla Gitterboxów?
Podstawa decyzji to ten sam LDM co dla innych ładunków:
Ładunek całopojazdowy (FTL)
Opłaca się, gdy wysyłka przekracza 6 LDM lub 50% naczepy. Przy Gitterboxach piętrowanych: od około 28 boxów FTL ma sens. Plusy: brak przeładunków (ważne dla wrażliwych części motoryzacyjnych), dostawa bezpośrednia, stały czas transitu.
Drobnica (LTL/groupage)
Opłacalna poniżej 2,4 LDM. Przy Gitterboxach piętrowanych: do około 11 boxów drobnica. Typowy czas transitu 3-5 dni roboczych z 1-2 przeładunkami. Uwaga: każdy przeładunek to ryzyko dla ładunku, zwłaszcza przy częściach metalowych z powłokami lakierniczymi.
Pomiędzy 2,4 a 6 LDM (około 12-28 boxów piętrowanych) zawsze warto porównać oferty. Szczegóły w artykule FTL vs. LTL - kiedy opłaca się cała ciężarówka?
Checklist - LDM Gitterbox w skrócie
- Wzór bazowy: LDM = (1,24 × 0,835) ÷ 2,4 = 0,43 na Gitterbox UIC
- Piętrowanie: niemal zawsze możliwe - halwować LDM
- Wysokość: dwie warstwy (1,94 m) mieszczą się w naczepie standardowej, trzy (2,91 m) tylko w mega
- Waga taryfowa: 1 LDM = 1 750 kg - przy gęstych metalach kalkulacja przechodzi na wagę
- Tara: 75 kg na Gibo, przy 30 boxach = 2 250 kg pustej wagi
- Orientacja: wzdłużnie (22 na naczepę) vs. poprzecznie (do 33) - zapytać załadowcę co jest realne na miejscu
Najczęściej zadawane pytania (FAQ)
Jakie są standardowe wymiary Gitterboxa?
Gitterbox UIC (DIN EN 13626, nazywany też Gibo) ma wymiary 1 240 × 835 × 970 mm (długość × szerokość × wysokość zewnętrzne). Waga własna to około 75 kg, nośność dynamiczna 1 000 kg. Powierzchnia podstawy: 1,04 m².
Ile metrów ładunkowych zajmuje jeden Gitterbox?
Gitterbox zajmuje 0,43 LDM bez piętrowania. Wzór: (1,24 × 0,835) ÷ 2,4 = 0,43. Dla 10 boxów: 0,43 × 10 = 4,30 LDM, czyli około 32% standardowej naczepy (13,6 m). Po spiętrowaniu dwupoziomowym wartość spada do 0,22 LDM na box.
Ile Gitterboxów zmieści się w naczepie?
Standardowa naczepa (13,6 m) pomieści 22-33 Gitterboxy w jednej warstwie w zależności od ustawienia. Przy układzie 2-rzędowym wzdłużnie (1,24 m równolegle do kierunku jazdy) mieści się 22 boxy. Przy układzie mieszanym lub 3-rzędowym poprzecznym do 33. Przy piętrowaniu liczba się podwaja.
Czy Gitterboxy są piętrowalne?
Tak. Gitterbox UIC wytrzymuje statycznie do 4 000 kg i można go piętrować do czterech warstw. Warunki: boxy prawidłowo zabezpieczone, ładunek stabilny, całkowita wysokość poniżej 2,70 m (naczepa standardowa) lub 3,00 m (mega). W transporcie piętruje się zwykle do dwóch warstw.
Jak Gitterbox wypada przy LDM w porównaniu z europaletą?
Europaleta (120 × 80 cm) zajmuje 0,40 LDM, Gitterbox (124 × 83,5 cm) 0,43 LDM. Różnica jednostkowa jest mała, ale kumuluje się przy większych wysyłkach. Dla 20 sztuk: 8,00 LDM (EUR) vs. 8,60 LDM (Gibo). Ważniejszy jest współczynnik piętrowania: Gitterboxy piętrują się niemal zawsze, europalety tylko przy odpowiednim ładunku.
Oblicz LDM dla Gitterboxów automatycznie
Jeśli chcecie zaoszczędzić obliczenia ręczne: nasz darmowy kalkulator LDM obsługuje wszystkie warianty Gitterbox z przełącznikiem piętrowania. Wpisujecie wymiary, ilość i piętrowanie, narzędzie pokazuje LDM, udział objętościowy i wagę taryfową jednocześnie.
